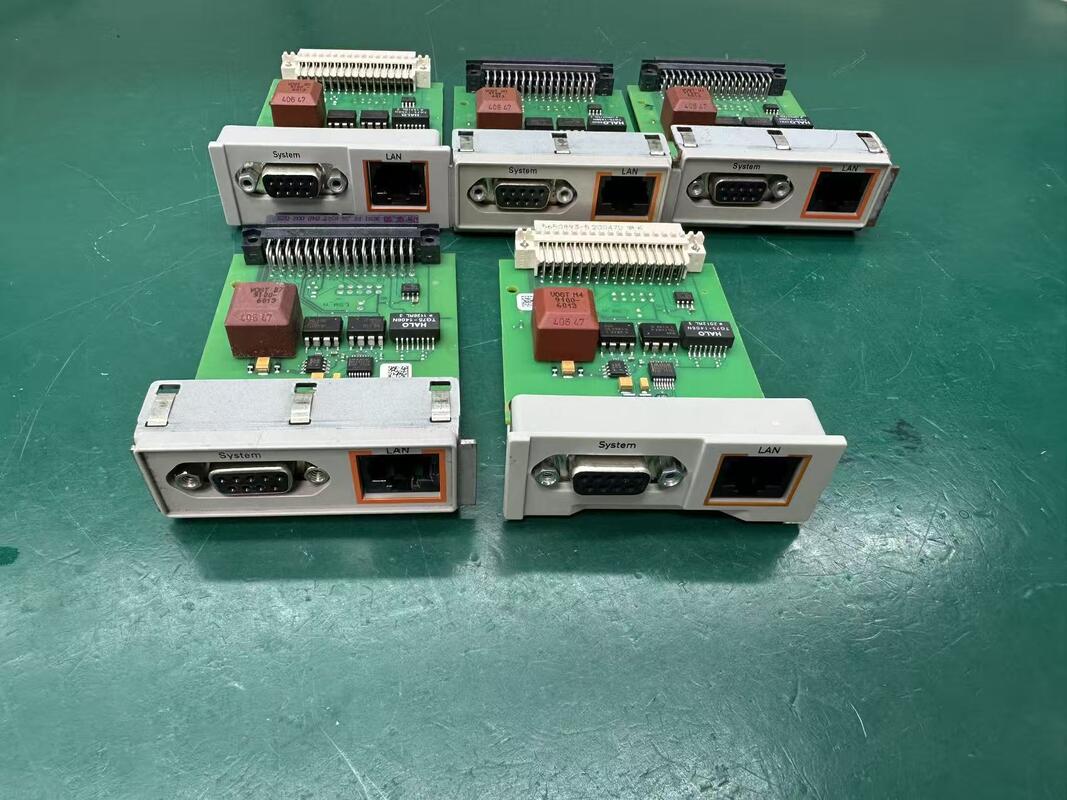

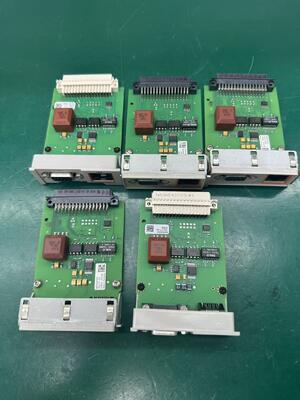

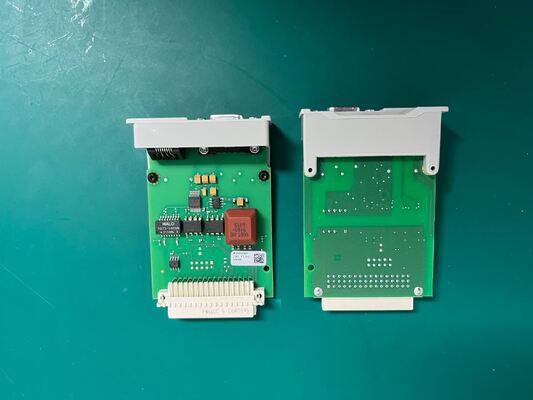

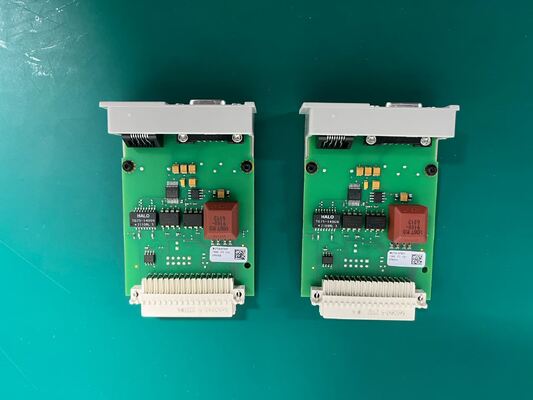

Philip Avalon FM20 / FM30 Fetal Monitor Network Card (LAN Interface) Parametri

Informazioni di base

• Modello: Philip Avalon FM20 (M2702A), FM30 (M2703A)
• Tipo di interfaccia LAN: modulo di interfaccia di sistema LAN/RS232 integrato facoltativo (Opzione J70, parte n. M2703-67501)
• Standard di interfaccia: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, solo Half-Duplex(senza negoziazione automatica, senza supporto a 100 Mbps)

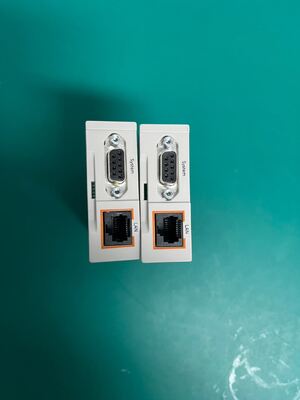

• Port: connettore femminile RJ45 (pannello posteriore)

Configurazione della rete

• Assegnazione dell'indirizzo IP:
  • Configurazione manuale IP statica (tramite il menu di configurazione del monitor)
  • Automatico viaBOOTP(DHCP non supportato nativamente; server BOOTP richiesto per IP dinamica)

• Protocolli di rete:
  • TCP/IP (solo IPv4)
  • Messaggi di indicazione di connessione (CI): modalità Broadcast / Unicast (per OB TraceVue / IntelliSpace Perinatal)

• Sistemi supportati: IntelliSpace Perinatal (E.0+), OB TraceVue sistemi di sorveglianza ostetrica
• Supporto a doppia interfaccia: LAN + RS232 isolato (MIB/IEEE 1073) per la connessione parallela EMR/sistema di monitoraggio (solo lettura via RS232)

Elettronica e sicurezza

• Isolamento: Completamente isolato galvanicamente (di grado medico, conforme alla norma IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• Conformità EMC: IEC 60601-2, ICES-003 (Canada)
• Consumo di energia: < 60 W di potenza totale del monitor (compreso il modulo LAN)

Fisica e installazione

• Collegamento: RJ45 (8P8C)
• Cavo: cavo Ethernet di categoria 5e (Cat5e) o migliore a coppia tortuosa
• Segmento di rete: PC/server di monitoraggio e sorveglianza devono esserestesso segmento di rete locale(senza routing tra le sottoreti per impostazione predefinita)

Note chiave

• LAN è unaggiornamento facoltativo (opzione J70); non standard sulle unità base FM20/FM30.
• Fixed 10 Mbps half-duplex: la porta di commutazione di rete deve essere forzata manualmente a 10 Mbps / half-duplex (auto-negoziazione disabilitata) per evitare problemi di collegamento.
