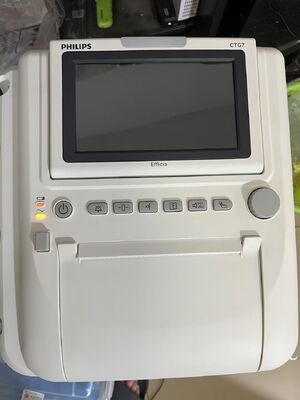

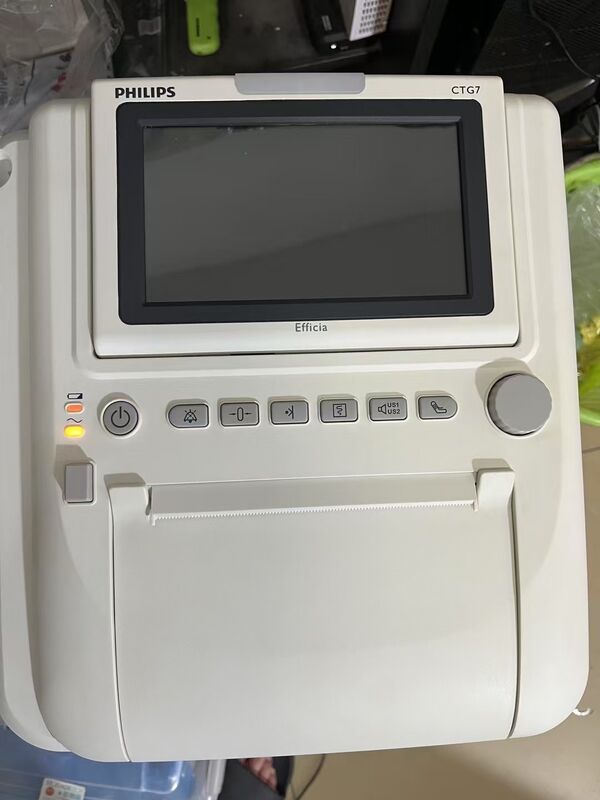

Philip Goldway CTG7 Fetal Monitor

Philip Goldway CTG7 monitor fetale

1Informazioni generali

• Modello:Philip Goldway CTG7
• Tipo di dispositivo: monitor combinato del feto e della madre
• Display: LCD a colori TFT da 7 pollici, 800×480 WVGA, angolo regolabile a 0 ̊90°
• Funzionamento: manopola di navigazione + tasti retroilluminati, porta sonda integrata e maniglia di trasporto
• Registratore: stampante termica larghezza 150 mm; velocità della carta: 1/2 / 3 cm/min
• Immagazzinamento dei dati: revisione e stampa dei trend di 72 ore; 800 set di immagazzinamento dei dati NIBP
• Gravidanza gemellare: monitoraggio opzionale dei gemelli con doppia visualizzazione della forma d'onda FHR offset

2Parametri di monitoraggio fetale

FHR (frequenza cardiaca fetale, ecografia)

• Frequenza degli ultrasuoni: onda pulsata di 1 MHz
• Trasduttore: raggio di 9 elementi, impermeabile IPX8 (1m / 5h)
• Intervallo di misura: 50 ‰ 240 bpm
• Accuratezza:
  • 50 ̊210 bpm: ±2 bpm
  • 211·240 bpm: ±4 bpm

• Sicurezza ecografica: MI < 1, TI < 1, Ispta < 100 mW/cm2

TOCO (contrazione uterina)

• Distanza di misura: 0 ‰ 100 unità TOCO
• Accuratezza: errore non lineare < ± 5%
• Trasduttore: sensore di pressione esterno, grado impermeabile IPX8

FM (Movimento fetale)

• Detezione automatica dei movimenti fetali + marcatore manuale con suono immediato
• Forma d'onda automatica FM commutabile per visualizzazione TOCO ottimizzata

3Parametri facoltativi di monitoraggio materno

MECG / frequenza cardiaca materna

• Modalità di conduzione: 3 conducenti (I, II, III)
• Intervallo di frequenza cardiaca: 30 ¢ 240 battiti/min
• Display: MECG waveform + valore HR in tempo reale, supporto per la stampa di waveform

SpO2 / frequenza d'impulso

• Tecnologia: Philip FAST SpO2, anti-movimento e adattamento a bassa perfusione
• Intervallo di SpO2: 0·100%
• Intervallo PR: 30 ‰ 240 bpm
• Funzione di allarme acustico e visivo

NIBP

• Modalità di lavoro: manuale / automatico / continuo
• Intervallo di pressione:
  • Sistolico: 60 ∼ 240 mmHg
  • Diastolica: 30 ≈ 180 mmHg

• Esame dei dati: fino a 800 documenti storici

4. Alarme e sicurezza

• Sistema di allarme: allarme acustico e visivo a 3 livelli
• Alerte: parametro fuori limite, perdita di segnale, scarsa batteria e guasto del sistema
• Conformità: soddisfa le norme internazionali di sicurezza elettrica medica

5Specificità fisiche ed elettriche

• Dimensioni: 340 × 310 × 120 mm
• Peso: circa 5,5 kg (esclusa la batteria)
• Fornitore di alimentazione: AC 100 ̊240 V, 50/60 Hz; batteria al litio ricaricabile opzionale

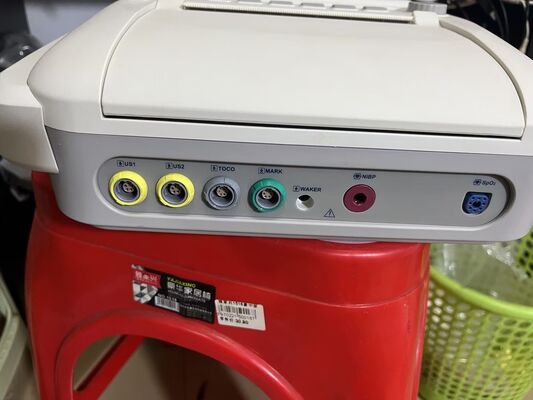

• Interfacce: doppia porta per ultrasuoni, porta TOCO, MECG, SpO2, NIBP, VGA, USB

6. Accessori standard e opzionali

• Standard: trasduttore ad ultrasuoni, trasduttore TOCO, marcatore di movimento fetale
• Opzionale: modulo MECG, modulo SpO2, modulo NIBP, kit di monitoraggio gemello, stimolante fetale
