P/N: M2703-26420 / M2703-66420 Scheda di interfaccia Philip Avalon FM20/FM30
Dettagli:
| Luogo di origine: | Originale |
| Marca: | PHILIP |
| Numero di modello: | FM20 /FM30 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiation, pls contact me |
| Imballaggi particolari: | Scatola di cartone |
| Tempi di consegna: | Entro 1-2 giorni lavorativi dalla conferma del pagamento |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 10 |
|
Informazioni dettagliate |
|||
| PN: | M2703-26420 / M2703-66420 | Modello: | FM20FM30 |
|---|---|---|---|
| Garanzia: | 90 giorni | Condizione: | Eccellente |
| Dispositivi: | Attrezzature mediche | ||
| Evidenziare: | Scheda di interfaccia Philip Avalon FM20 FM30,Scheda di interfaccia monitor fetale M2703,Scheda di interfaccia sostitutiva FM20 FM30 |
||
Descrizione di prodotto

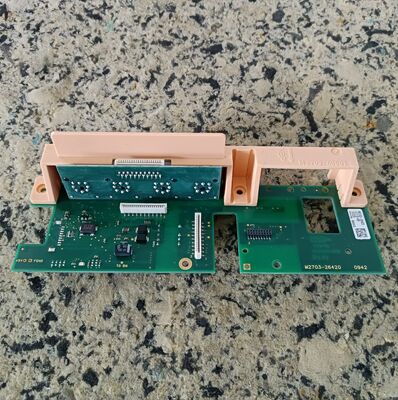

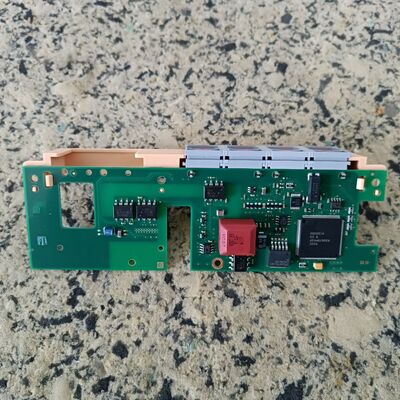

Scheda di interfaccia Philip Avalon FM20/FM30 (P/N: M2703-26420 / M2703-66420)
Conosciuta anche come: Scheda connettore / Scheda jack / Scheda adattatore
1. Informazioni di base
- Numero di parte ufficiale: M2703-26420 (indicato anche come M2703-66420)
- Dispositivi compatibili: Monitor fetali Philip Avalon FM20 (M2702A), FM30 (M2703A)
- Funzione: Scheda di interfaccia I/O front-end e commutazione segnali; instrada i segnali del trasduttore alla scheda madre
- Dimensioni della scheda: ~190 mm × 85 mm
- Strati del PCB: FR-4 di grado medicale a 4 strati

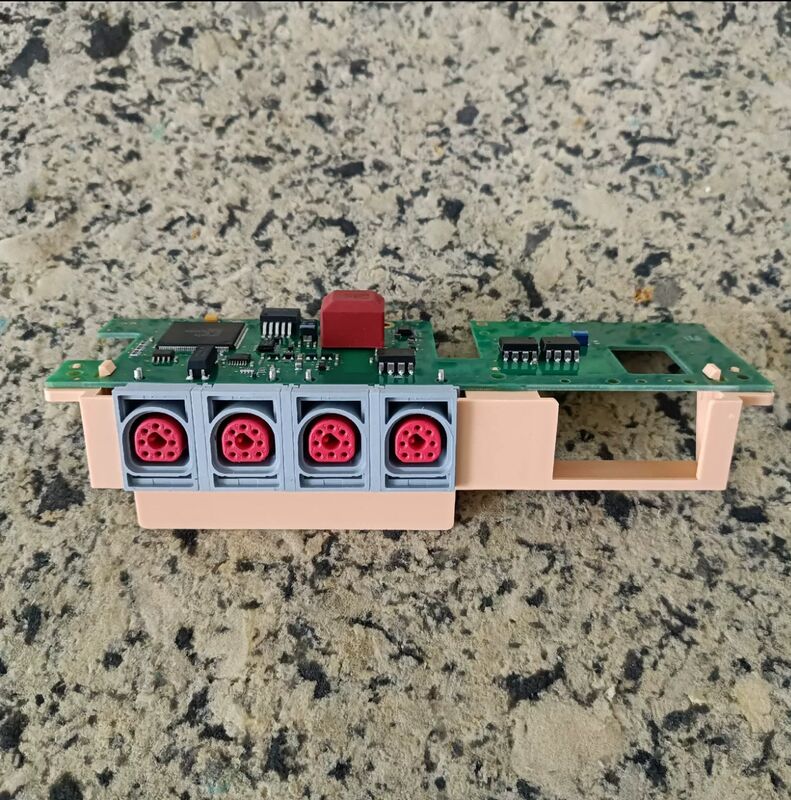

2. Connettori esterni (Pannello frontale)
| Connettore | Tipo | Funzione |
|---|---|---|
| US1 / US2 | 8 pin rosso | Doppio trasduttore a ultrasuoni (FHR) |
| TOCO | 6 pin rosso | Toco dinamometro (contrazione uterina) |
| MECG | 5 pin rosso | Ingresso ECG materno |
| Movimento fetale | 3 pin | Marcatore esterno di movimento fetale |
| Chiamata infermiera | 2 pin | Uscita relè allarme |
3. Interfacce interne (alla scheda madre)
- Connettore scheda madre: Cavo piatto a 50 pin (verso la scheda CPU principale M2703-66450)
- Alimentazione: 24 VDC ±10%, 5 VDC ±5% (dalla scheda Bus Master)
- Linee di segnale: Analogico (US/TOCO/MECG) + digitale (ID/controllo) + alimentazione
- Isolamento: Isolamento di grado medicale (2500 Vrms) tra circuiti paziente e sistema
4. Specifiche elettriche
- Ingresso ultrasuoni (US):
- Frequenza: Doppler pulsato da 1 MHz
- Sensibilità di ingresso: 10 µVpp – 500 mVpp
- Guadagno: Regolabile via software 0–60 dB
- Ingresso TOCO:
- Amplificatore a ponte, intervallo analogico 0–5 V
- Sensibilità: 2 mV/unità TOCO
- Filtro: passa-banda 0.05–10 Hz
- Ingresso MECG:
- 3 derivazioni, larghezza di banda 0.05–100 Hz
- Filtro notch 50/60 Hz
- Impedenza di ingresso: >10 MΩ
5. Ambiente e affidabilità
- Temperatura operativa: da +5°C a +45°C
- Temperatura di stoccaggio: da -20°C a +60°C
- Umidità: 10–95% RH (senza condensa)
- Conformità: IEC 60601-1, IEC 60601-2-37 (sicurezza dispositivi medici)
- Durata: ≥5 anni (uso clinico 24/7)
- Protezione ESD: ±15 kV (aria), ±8 kV (contatto)
6. Caratteristiche principali
- Riconoscimento automatico trasduttore intelligente: Rileva il tipo di trasduttore collegato (US/TOCO/MECG)
- Multiplexing del segnale: Commuta tra segnali US gemelli e li instrada al DSP
- Protezione da sovratensione/sovracorrente: protegge la scheda madre da guasti del trasduttore
- Indicatori di stato LED: Alimentazione, blocco segnale, rilevamento trasduttore
