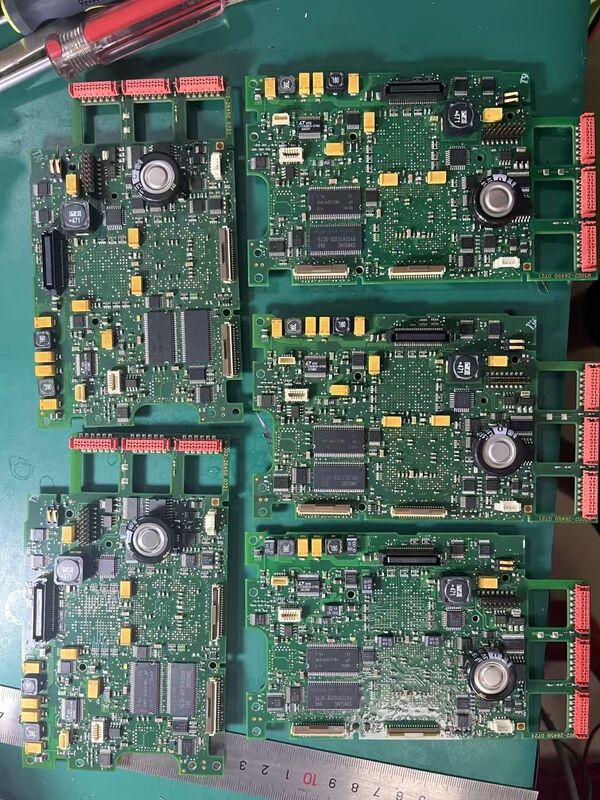

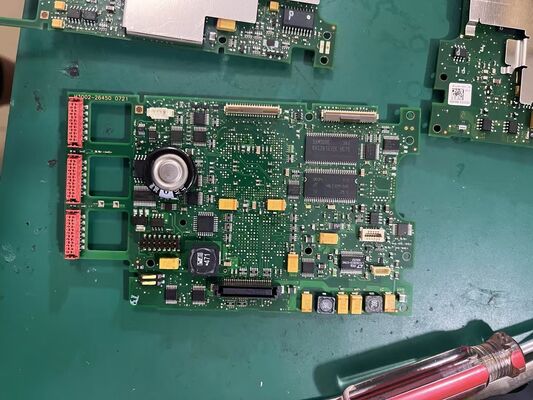

Scheda principale monitor PHILIP MP2/X2 PN M3002-26450

PHILIP MP2/X2 Monitor PN M3002-26450

Ruolo: scheda di circuito principale (scheda di sistema) per i monitor host IntelliVue MP2/X2; gestisce l'elaborazione del sistema, la distribuzione dell'energia, l'unità di visualizzazione e l'aggregazione dell'interfaccia.non la scheda di alimentazioneNon la tastiera.

Identificazione OEM: PN M3002-26450 (Philip usa questo PN come equivalente REF nel sistema di servizio).

Host compatibili:

• IntelliVue MP2 M8102A

• IntelliVue X2 M8002A (utilizzato da solo come monitor di trasporto o come modulo multi-misurazione MMS)

Limite di numero di serie: M3002-68550 si adatta alle prime unità con SN < DE315XXXXX;M3002-26450 è la versione successivaVerificare il numero di serie del monitor e la revisione del software prima di scambiare le versioni.

Architettura dell'alimentazione (per Guida al servizio): La scheda di alimentazione scende all' ingresso MSL DC da 36 a 60 V fino a16 V DCper la scheda principale; la scheda principale deriva quindi più binari interni.3.6 V DC(proveniente dall'alimentazione del sistema o dalla batteria interna).

Funzioni di bordo:

• 3.5" driver touchscreen TFT (QVGA 320×240, fino a 3 forme d'onda in diretta)

• Aggregazione dei dati di misurazione integrati (ECG/Resp/SpO2/NBP; CO2/IBP/Temp/12-piombo facoltativo)

• Touch + hard-key handling, logica di allarme, buffering di tendenza

• LAN cablato (Philip Clinical Network) + adattatore opzionale 802.11 + SRR (Short Range Radio)

• Segnalazione interna di controllo di carica/scarica della batteria ricaricabile (la cella stessa si trova nella stiva della batteria)

Interfacce/connettori chiave: connettore MSL, cavo flex display, controller touch, interconnessione power-board, bus di parametri integrato, presa del modulo wireless, alimentazione dell'antenna SRR, supporto di cella di riserva RTC

Sicurezza/classificazione: scheda logica non a contatto con il paziente; la classificazione del tipo CF deriva dalla parte anteriore della misurazione.

Fisica: non sono pubblicate dimensioni indipendenti (parte OEM installata); classe di peso di spedizione di ristrutturazione/riparazione ~ 0,3 ∼ 0,5 kg con imballaggio ESD.

Mappa dei guasti: Guida al servizio "Controlla la scheda principale 2" L'INOP indica questa anomalia della scheda (o della seconda scheda principale).
