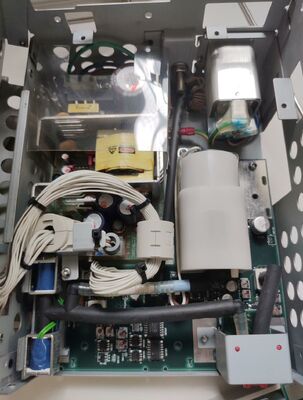

Scheda di alimentazione Nihon Kohden Bsm2301 U550013B / U550013C
Dettagli:
| Luogo di origine: | Originale |
| Marca: | nihon kohden |
| Numero di modello: | bsm2301 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiation, pls contact me |
| Imballaggi particolari: | Scatola di cartone |
| Tempi di consegna: | Entro 1-2 giorni lavorativi dalla conferma del pagamento |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 10 |
|
Informazioni dettagliate |
|||
| Marca: | Nihon Kohden | Modello: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Garanzia: | 3 mesi |
| price: | NEGOTIABLE | ||
| Evidenziare: | Scheda di alimentazione U550013C,Scheda di alimentazione bsm2301 |
||
Descrizione di prodotto

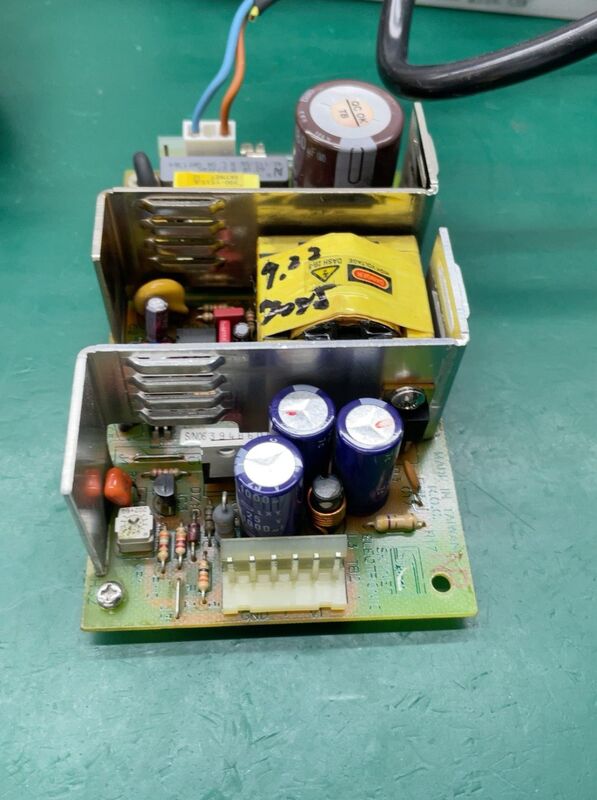

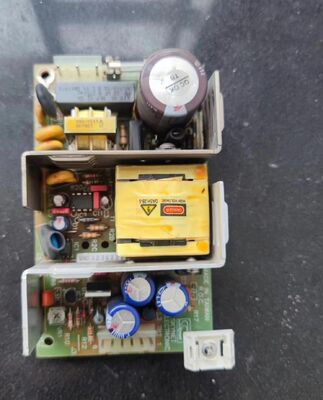

PN:U550013B / U550013C nihon kohden bsm2301 power board
MarchioNihon Kohden.Modello applicabileBSM-2301A/C/K.Numero della parte: U550013B / U550013C (unità di alimentazione)
1. Parametri di base di input
- Voltaggio di ingresso CA: 100 ∼ 240 VAC ± 10%, con commutazione automatica
- Frequenza di ingresso CA: 50/60 Hz ± 2%
- Corrente di input: Max 1,0 A @ 100 VAC
- Consumo di energia: modalità CA: 70 VA max; modalità batteria: 40 W max
- Fusibili: Fusibile a 2 A / 250 VAC a soffio lento (entrata CA)
- Input della batteria: 10,8 ∼ 15,0 VDC (batteria ricaricabile Ni-MH, 10HR-4/3FAUC-NK)
2. Parametri di uscita DC (camera di alimentazione principale)
| Canale di uscita | Voltaggio | Classificazione attuale | Carico e funzione |
|---|---|---|---|
| +15 VDC | +15,0 V ± 5% | 3.0 Un massimo | Sistema principale, circuiti analogici, retroilluminazione, moduli NIBP/IBP |
| +5 VDC | + 5,0 V ± 3% | 2.5 Un massimo | Logica digitale, CPU, touch screen, moduli di interfaccia |
| +3,3 VDC | +3,3 V ± 3% | 1.5 Un massimo | MCU, memoria, circuiti di comunicazione (DC-DC convertito da +15 V) |
| -5 VDC | -5,0 V ± 5% | 0.5 Un massimo | Condizionamento del segnale analogico (ECG/Resp) |
| +6 VDC | + 6,0 V ± 5% | 1.0 Un massimo | Modulo di registrazione opzionale (WS-231P) |
3Specificità fisiche e ambientali
- Dimensioni della scheda: approssimativamente 150 × 100 × 35 mm (L×W×H)
- Peso: circa 0,45 kg
- Temperatura di funzionamento: da 0 °C a +40 °C
- Temperatura di conservazione: da -20 °C a +60 °C
- Umidità relativa: 30% ∼ 85% RH (non condensante)
- Altezza: funzionamento: -500 m a 3.000 m; deposito: -500 m a 13.100 m
4. Caratteristiche di protezione e sicurezza
- Protezione da sovratensione (OVP)Dispositivi di accensione a > 16,5 V (+ 15 V), > 5,5 V (+ 5 V)
- Protezione da sovraccarico (OCP): spegnimento automatico in caso di sovraccarico per tutte le uscite
- Protezione da cortocircuito (SCP): Foldback limite di corrente, recupero automatico
- Tensione di isolamento: 4000 VAC (input/output, grado medico)
- Corrente di perdita: < 100 μA (fuga del paziente, conforme alla norma IEC 60601-1)
- Conformità EMC: IEC 60601-1-2, EN 55011 Classe B (emissione)
5. Controllo e Interfaccia
- Controllo della potenza: MCU integrato per la gestione dell'energia, commutazione automatica AC/batteria
- Ricarica della batteria: carica normale: 370 mA (16 ore al massimo); carica a goccia: 370 mA (intervallo di 1,2 s / 1 min)
- Connettori:
- CN401: uscita principale alla scheda MAIN (+15V, +5V, GND, segnali di controllo)
- Ingresso CA: presa C6 IEC con fusibile e terminale di terra
- Connettore della batteria: CN1401 (10,8 ¢15 ingresso VDC)
6. Norme di conformità
- Sicurezza: IEC 60601-1:2005, IEC 60601-2-49 (sicurezza elettrica medica)
- EMC: CEI 60601-1-2:2007, EN 60601-1-2
- Performance: specifiche interne di Nihon Kohden per le PSU mediche
Note chiave
- Questa PSU è condivisa con la serie BSM-2303/2304/2351 (identiche specifiche di uscita del nucleo).
- +3,3 V sono generati da un convertitore DC-DC di bordo a partire da un'uscita primaria di +15 V.
