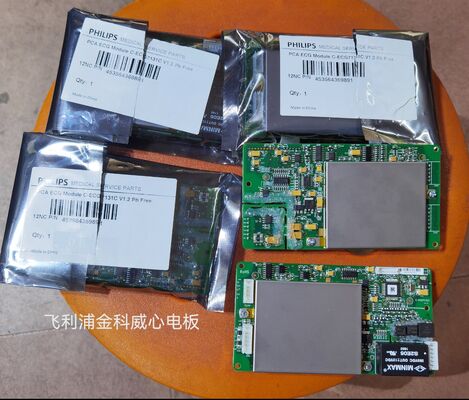

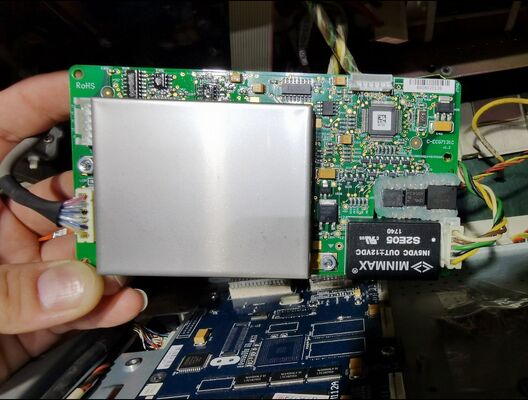

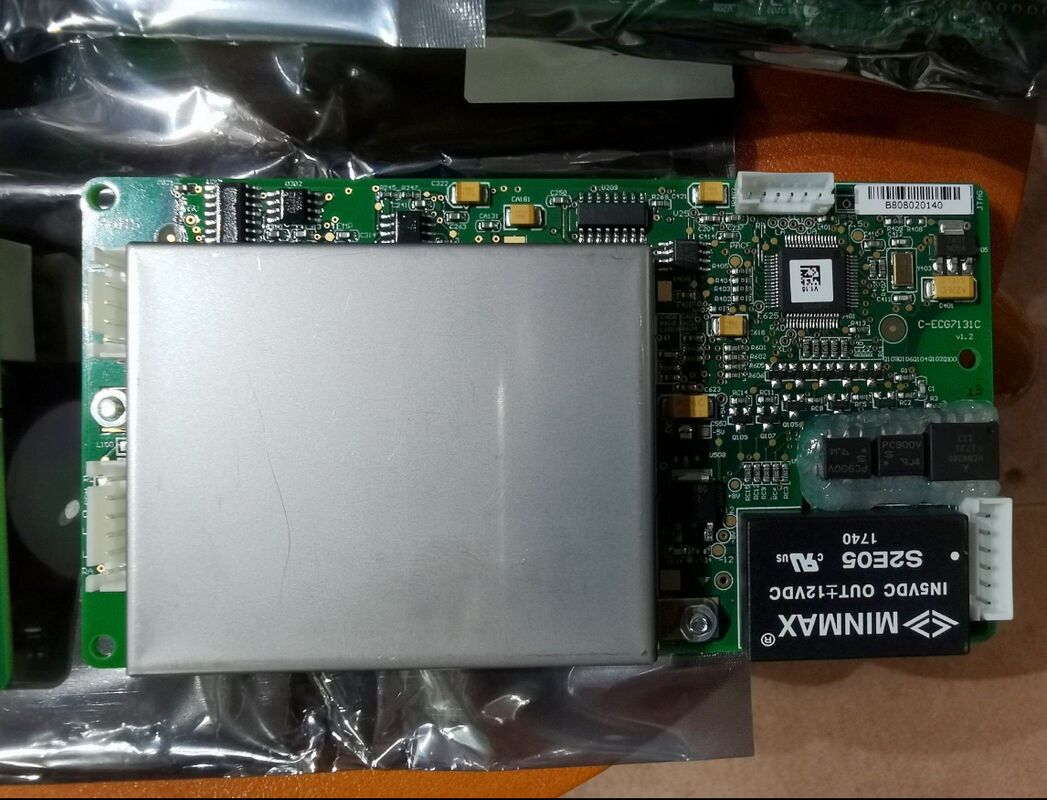

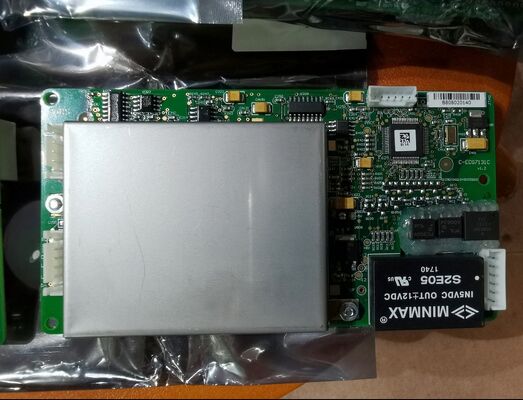

Philip GOLDWAY G30 G40 PN 45356436891 ECG BOARD

Scheda ECG Philip GOLDWAY G30 G40 PN:45356436891

Scheda ECG (Modulo ECG) Goldway G30 / G40 Specifiche Tecniche in Inglese

1. Configurazione ECG di Base

• Sistema di Derivazioni: Selezionabile 3-lead / 5-lead
  • 3-lead: I, II, III
  • 5-lead: I, II, III, aVR, aVL, aVF, V (visualizzazione simultanea a 7 derivazioni supportata)

• Modalità ECG: Modalità Monitoraggio / Diagnostica / Chirurgia selezionabili
• Impedenza di Ingresso: ≥100 MΩ (modo comune)
• Rapporto di Reiezione di Modo Comune (CMRR): ≥100 dB (50/60 Hz)
• Protezione da Defibrillazione: A prova di defibrillatore, resiste a 360J di defibrillazione bifasica; recupero automatico post-shock
• Soppressione Interferenze Elettrochirurgiche: Filtro anti-ESU integrato

2. Misurazione Frequenza Cardiaca (FC)

• Intervallo di Misurazione:
  • Adulto/Pediatrico: 15–300 bpm
  • Neonatale: 15–350 bpm

• Precisione: ±5 bpm o ±1% della lettura, a seconda di quale sia maggiore
• Risoluzione: 1 bpm
• Limiti di Allarme: Soglie di bradicardia/tachicardia regolabili

3. Forma d'onda ECG e Guadagno

• Impostazioni Guadagno: ×1/4, ×1/2, ×1, ×2, ×4, Auto (regolazione automatica del guadagno)
• Velocità Forma d'onda (Velocità di Scorrimento): 6.25, 12.5, 25, 50 mm/s (selezionabile)
• Larghezza di Banda:
  • Modalità Monitoraggio: 0.5–40 Hz
  • Modalità Diagnostica: 0.05–100 Hz
  • Modalità Chirurgia: 0.5–20 Hz (anti-interferenza)


4. Analisi Segmento ST

• Intervallo di Misurazione: -2.0 mV ~ +2.0 mV (Modalità Diagnostica: -0.8 ~ +0.8 mV)
• Precisione: ±0.02 mV o ±5% della lettura, a seconda di quale sia maggiore
• Canali: Monitoraggio ST a 4 canali (V, I, II, III)

5. Rilevamento Aritmie e Pacemaker

• Analisi Aritmie: 13 allarmi di aritmia (inclusi PVC, Bigeminismo, Trigeminismo, VT, Bradicardia, Tachicardia, Battito Mancante, Pausa, R-on-T, ecc.)
• Rilevamento Pacemaker: Sì; rileva impulsi pacemaker asincroni/sincroni, larghezza impulso ≥0.1 ms

6. Parametri Fisici ed Elettrici

• Dimensioni Scheda: Circa 145 × 100 × 20 mm (scheda modulo ECG)
• Alimentazione: DC 5V ±5%, 300 mA (dalla scheda madre del monitor)
• Temperatura Operativa: 0–40 °C
• Temperatura di Stoccaggio: -20–60 °C
• Umidità: 30%–85% RH (senza condensa)

7. Standard di Conformità

• IEC 60601-1, IEC 60601-2-27 (sicurezza ECG)
• EN 60601-1-2 (EMC)

Differenza Chiave: Scheda ECG G30 vs G40

• G30: Display da 10.4", ECG/aritmia/ST di base, nessuna espansione opzionale CO₂/IBP (specifiche core scheda ECG identiche)
• G40: Display da 12.1", stessi parametri core ECG, supporta moduli opzionali dual IBP/CO₂ (scheda ECG funzionalmente identica alla G30)
