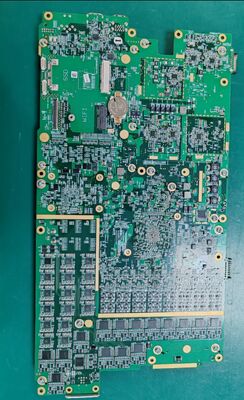

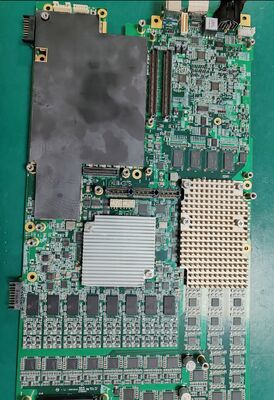

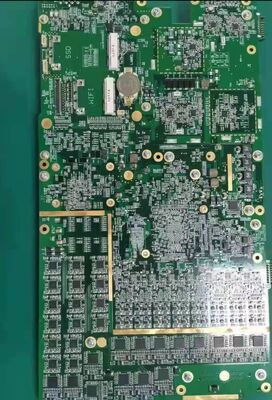

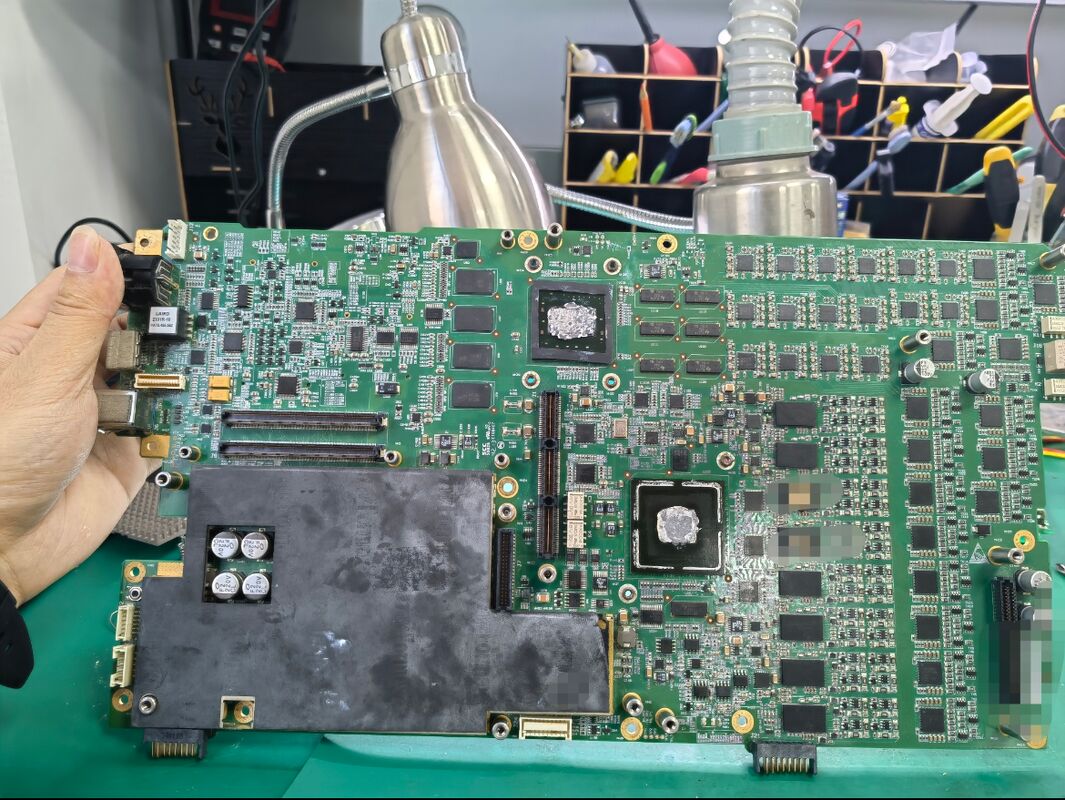

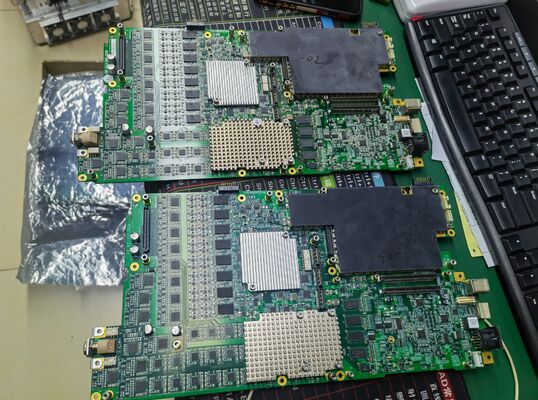

Specificativi della scheda madre per ultrasuoni Mindray M9

1. Modello e architettura di base

• Numeri delle parti della scheda madre:
  • Versione standard:115-023067-00
  • Versione High-End (M9GI/EDP):115-048333-00

• Architettura della piattaforma:mQuadro Multi-Channel Parallel Imaging Platform(Architettura proprietaria di elaborazione degli ultrasuoni di Mindray)
• Moduli di bordo: Front-end (TR FPGA), back-end (COME/PC Module), gestione dell'energia (EC), monitoraggio del sistema (SM), scheda ad alta tensione PHV

2. Processo del segnale front-end (Ultrasound TX/RX Core)

• Canali TX/RX:65128 canali configurabili
  • TR64 Sottopiano: SostegniEspansione del canale 1?64

• Controllo principale FPGA:TRA FPGA(controller di trasmissione/ricezione ad ultrasuoni dedicato)
• Fabbricazione a più fasci: fino a12 fasci paralleli per evento di trasmissione(massimizza il frame rate e la risoluzione temporale)
• Interfacce della sonda:
  • 1× Port principale della sonda (compatibile con la matrice in fase, lineare, convessa, microconvessa)
  • Supporta sonde monocristalline 3T, interfaccia dedicata 4D/TEE


3. Processing back-end e modulo di sistema

• Processore di baseModulo COME (PC Module, piattaforma Doppler dedicata)
• Interfacce di memorizzazione:
  • M.2 SSDStandard 128GB / 240GB (espandibile)
  • slot WLAN M.2 per modulo Wi-Fi

• Visualizza le uscite:
  • Prodotto diretto EDPDisplay LED da 15,6 pollici 1920×1080
  • Display esterno HDMI: Supporta monitor esterno ad alta definizione

• Porte esterne di I/O:
  • 2× USB 3.0, Wi-Fi, Ethernet DICOM, ECG Trigger
  • Interfacce di alimentazione, ventilatore, tastiera, gestione delle batterie


4. Gestione dell'energia e dei sistemi

• Gestione dell'energia (CE): Sistema di controllo di accensione/spena, regolazione della tensione, protezione da sovraccarica/sovrintesa
• Monitoraggio del sistema (SM): controllo in tempo reale della tensione, della velocità del ventilatore, della temperatura, dello stato della batteria
• Tavola ad alta tensione PHV: genera impulsi ad alta tensione programmabili per l' eccitazione della sonda

5Imaging e supporto funzionale

• Moduli supportati: B/M, Doppler a colori, PW/CW, HPRF, TDI, Elastografia, Contrast Imaging
• Processing avanzato: riduzione del rumore adattiva iClear, composizione spaziale iBeam, composizione a frequenza FCI, imaging armonica dei tessuti THI
• Rate massima di fotogramma:1048 fps(modalità Doppler/Flow)
• Profondità massima di immagine:39 cm(sonda convessa addominale)

6. Fisica e Compatibilità

• Dimensioni: approssimativamente.320 × 260 × 25 mm(piattaforma portatile)
• Modelli compatibili: M9, M9CV, M9GI, M9T, M9Vet
• Temperatura di funzionamento:0°40°C(livello di sistema)
